CARA MEMBUAT SIMULASI JARINGAN DENGAN 5 ROUTER DAN 1 WIRELESS



Hay, ketemu lagi dengan saya Annisa.
Pada kesempatan kali ini saya akan membahas tutorial bagaimana membuat simulasi jaringan dengan  5 router dan satu wireless  menggunakan Cisco Packet Tracer.
Langsung saja pada pembahasannya.
1.       Susun komponen komponen hardware seperti pada gambar berikut.


a.       Gunakan PC dan laptop
b.       Gunakan switch-PT
c.       Gunakan router-PT
d.       Gunakan kabel straight, cross dan serial DCE.
Catatan : untuk penggunaan kabel serial, letakkan di port serial juga.
e.       Gunakan Access Point-PT
2.       Kemudian ganti port wifi pada laptop. Caranya, matikan terlebih dahulu pada gambar no.1, kemudian drag port LAN ke wireless seperti di no.2

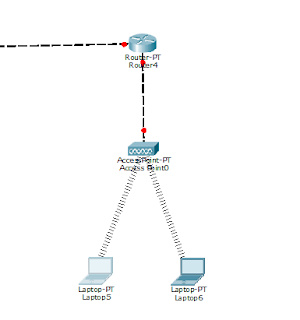

Akan berubah seperti ini



3.       Berikan ip pada setiap PC, laptop dan router.



catatan : yang di lingkati itu hanyalah networknya.

a.       Berikan ip pada setiap PC dan sesuai dengan gateway nya.



lakukan hal yang sama pada semua PC/laptop.

b.       Untuk pemberian ip pada router, sesuaikan dengan port yang menghubungkan, missal FastEthernet0/0 terhubung ke clien, maka berikan ip yang mana ini akan berfungsi sebagai gateway. Jika lupa port apa yang terhubung itu, letakkan kursor pada kabel maka akan muncul portnya.

·         Pada router 1

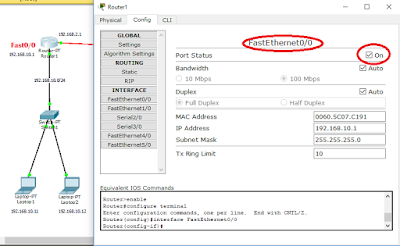

Port yang ke clien adalah FastEthernet0/0, maka berikan ip sebagai gateway yaitu : 192.168.10.1

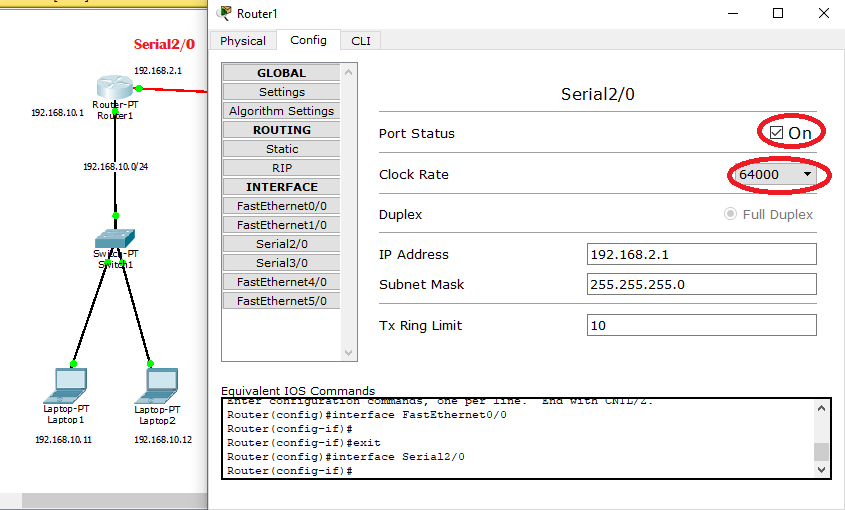

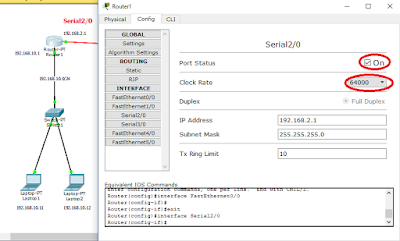

Port yang menghubungkan antar router, bisa menggunakan kabel cross maupun serial. Disini yang menghubungkan adalah port serial 2/0. Berikan ip :192.168.2.1. untuk mengaturnya jangan lupa port status di ganti ON dan clock Rate 64000

·         Pada router 2



Port yang ke clien adalah FastEthernet0/0, maka berikan ip sebagai gateway yaitu : 192.168.20.1

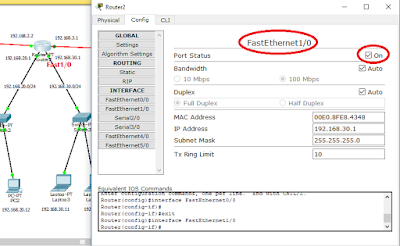

Port yang ke clien adalah FastEthernet1/0, maka berikan ip sebagai gateway yaitu : 192.168.30.1



Port yang menghubungkan antar router,Disini yang menghubungkan adalah port serial 2/0. Berikan ip :192.168.2.2. untuk mengaturnya jangan lupa port status di ganti ON dan clock Rate 64000



Port yang menghubungkan antar router,Disini yang menghubungkan adalah port serial 2/0. Berikan ip :192.168.3.1. untuk mengaturnya jangan lupa port status di ganti ON dan clock Rate 64000

·         Pada router 3



Port yang ke clien adalah FastEthernet0/0, maka berikan ip sebagai gateway yaitu : 192.168.40.1



Port yang menghubungkan antar router,Disini yang menghubungkan adalah port serial 1/0. Berikan ip :192.168.4.1. untuk mengaturnya jangan lupa port status di ganti ON dan clock Rate 64000



Port yang menghubungkan antar router,Disini yang menghubungkan adalah port serial 2/0. Berikan ip :192.168.3.2. untuk mengaturnya jangan lupa port status di ganti ON dan clock Rate 64000

·         Pada router 4



Port yang menghubungkan antar router,Disini yang menghubungkan adalah port FastEthernet1/0. Berikan ip :192.168.4.2. untuk mengaturnya jangan lupa port status di ganti ON.



Port yang ke clien adalah FastEthernet0/0, maka berikan ip sebagai gateway yaitu : 192.168.50.1

4.       Kenalkan jaringan / network yang tidak berhubungan langsung kepada router-router yang ada  satu per satu. Fungsinya adalah untuk menghubungkan antar jaringan. Jaringan yang di kenali router hanya yang langsung berhubungan menggunakan kabel dengan router.
klik pada router -> config -> statis
·         Pada router 1.
Yang berhubungan langsung dengan router satu hanyalah jaringan 192.168.10.0/24 dan 192.168.2.0/24. Jaringan yang lain harus dikenalkan kepada router 1 melalui ip 192.168.2.2.



·         Pada router 2.
Yang berhubungan langsung dengan router dua hanyalah jaringan 192.168.2.0/24  , 192.168.3.0/24 , 192.168.20.0/24 dan 192.168.30.0/24 . Jaringan yang lain harus dikenalkan kepada router 1 melalui ip 192.168.2.1 untuk network 192.168.10.0/24 dan melalui ip 192.168.3.2 untuk network 192.168.4.0/24 , 192.168.40.0/24 dan 192.168.50.0/24



·         Pada router 3.
Yang berhubungan langsung dengan router tiga hanyalah jaringan 192.168.40.0/24 , 192.168.4.0/24 dan 192.168.3.0/24. Jaringan yang lain harus dikenalkan kepada router 1 melalui ip 192.168.3.1 untuk network 192.168.2.0/24 , 192.168.10.0/24 , 192.168.20.0/24 , 192.168.30.0/24. Dan melalui ip 192.168.4.2 untuk network 192.168.50.0/24



·         Pada router 4.
Yang berhubungan langsung dengan router empat hanyalah jaringan 192.168.50.0/24 dan 192.168.4.0/24. Jaringan yang lain harus dikenalkan kepada router 1 melalui ip 192.168.4.1



5.       Ujilah apakah sudah connect atau belum. Caranya klik icon simulator (ganti filter hanya di ICMP)

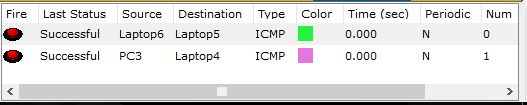

Lalu coba kirim pesan dari PC satu Ke PC lain. jika berhasil maka akan ada tulisan successful di pojok kanan bawah pada layar.





Terimakasih sudaah mampir
